一、基本概念与工作原理概述

直读光谱仪是一种基于原子发射光谱分析原理的元素定量分析仪器。其核心工作原理可概括为：通过激发源使样品原子化并激发至高能态，当激发态原子返回基态时发射特征光谱，经分光系统分离后由检测系统测量各元素特征谱线的强度，根据谱线强度与浓度的定量关系计算出各元素的含量。

这一过程遵循光谱学中的两个基本定律：

- 原子发射原理：每种元素都具有独特的原子结构，其发射的光谱线波长具有特定性，可用于元素定性识别

- 赛伯-罗马金公式：I = a·C^b（其中I为谱线强度，C为元素浓度，a和b为与激发条件相关的常数），为定量分析提供理论基础

 二、系统组成与各模块功能

 1. 激发系统

激发系统是光谱仪产生光谱信号的源头，其主要功能是将固体样品气化、原子化并激发至激发态。常见的激发方式包括：

火花激发源：

- 采用高压高频放电，放电频率通常在100-1000Hz之间

- 适用于金属材料分析，放电稳定性高，分析精度优异

- 通过控制放电参数（电容、电感、电阻、电压）可调节激发特性

电弧激发源：

- 采用直流或交流电弧，电流范围通常为5-30A

- 激发温度相对较低，适用于高纯金属及合金分析

激光激发源：

- 采用纳秒或飞秒级脉冲激光烧蚀样品

- 可实现微区分析、镀层分析及非导电材料直接分析

激发过程中，样品与对电极之间形成高温等离子体，温度可达10,000K以上，使样品原子充分激发。

 2. 光学系统

光学系统负责将激发产生的复合光分解为各元素的特征光谱，是决定仪器分辨率的关键部分。

入射光学结构：

- 激发光经聚光镜收集后进入入射狭缝

- 入射狭缝宽度通常控制在10-50μm，影响光谱分辨率与光通量的平衡

色散元件：

- 光栅：现代直读光谱仪普遍采用全息凹面光栅或平面光栅，刻线密度通常在1200-3600线/mm之间

- 光栅的色散率决定了光谱的分辨能力，高刻线密度光栅可获得更精细的光谱分离

光路类型：

- 帕邢-龙格装置：将光栅、入射狭缝和出射狭缝固定于罗兰圆上，结构稳定，温度补偿设计保证热稳定性

- 光学室通常恒温控制在35±0.1℃，消除环境温度变化对波长漂移的影响

 3. 检测系统

检测系统将光信号转换为电信号并进行放大处理，是决定仪器检测能力和稳定性的核心环节。

光电倍增管（PMT）技术：

- 传统直读光谱仪采用通道式结构，每个元素对应一个固定位置的PMT

- 增益可达10^6-10^7，具备很高的灵敏度和宽线性范围

- 通道数量决定了可同时分析的元素数量，通常为20-60个通道

固态检测器技术：

- 电荷耦合器件（CCD）：采用线阵或面阵CCD，可同时覆盖全谱范围

- 具备全谱记录能力，支持基体校正、干扰校正及扩展元素分析

- 像素分辨率通常为14-20μm/像素，动态范围可达10^5:1

互补金属氧化物半导体（CMOS）检测器：

- 新一代固态检测技术，相比CCD具备更快的读出速度和更低的暗电流噪声

- 在紫外波段响应性能持续优化，适用于碳、磷、硫等短波元素分析

 4. 数据处理系统

数据处理系统将检测信号转换为浓度结果，并提供分析报告功能。

主要功能模块包括：

- 谱线识别与背景校正：准确识别目标谱线，扣除背景干扰

- 标准曲线建立：通过标准样品建立强度-浓度校准曲线

- 基体效应校正：采用干扰系数法、浓度校正模型等方式修正基体影响

- 质量控制：内置标准物质分析、重复性测试等质控功能

 三、工作流程详解

 阶段1：样品制备

样品需具备以下条件：

- 表面平整、光洁，无氧化层、油污及杂质

- 代表性均匀，能够反映整体成分

- 具备导电性（对于火花/电弧激发方式）

常用制备方法：车削、铣削或磨削，表面粗糙度要求通常为Ra≤0.8μm

 阶段2：样品激发

将样品置于激发台，与对电极形成放电间隙：

1. 预燃阶段：通过低能量放电清洁样品表面，时间通常为2-10秒

2. 曝光阶段：在稳定放电条件下采集光谱信号，时间为3-15秒

3. 整个过程由程序自动控制，保证激发条件的一致性

 阶段3：光谱分光

复合光经入射狭缝进入光学室：

1. 光栅将复合光按波长分散为光谱带

2. 各元素的特征谱线分别投射到对应的出射狭缝或检测器像素位置

3. 光学系统的分辨率决定了能否将相邻谱线有效分离

 阶段4：信号检测与转换

检测器接收光谱信号：

- PMT方式：每个通道独立检测，光电流经I-V转换、放大后进入A/D转换

- CCD/CMOS方式：全谱同时采集，每个像素的积分电荷经A/D转换后形成光谱图

 阶段5：数据处理与浓度计算

软件系统完成以下计算步骤：

1. 谱线强度测量：提取各元素分析谱线的净强度值

2. 内标校正：采用内标元素（通常为基体元素）的谱线强度比进行归一化，消除激发波动影响

3. 浓度计算：将校正后的强度比代入校准曲线，计算元素含量

4. 结果输出：显示各元素浓度值，可输出检验报告

 四、关键技术指标与影响因素

 分辨率

- 定义：仪器分离相邻光谱线的能力

- 影响因素：光栅刻线密度、入射狭缝宽度、光学系统像差

- 典型指标：光谱带宽0.01-0.05nm

 稳定性

- 定义：长时间运行下分析结果的重复性

- 影响因素：激发源稳定性、光学室温度控制、检测器暗电流漂移

- 典型指标：短期精度RSD≤1%，长期稳定性≤2%/8h

 检出限

- 定义：能够可靠检测的含量低的元素含量

- 影响因素：激发效率、光学系统光通量、检测器灵敏度

- 典型指标：金属中常见元素检出限可达0.1-10ppm

 动态范围

- 定义：从检出限到更广的可测浓度的范围

- 影响因素：检测器线性范围、光谱干扰程度

- 典型指标：4-6个数量级

 五、技术特点与适用场景

 技术优势

1. 快速分析：单次样品分析时间通常在30-60秒，大幅优于传统化学分析法

2. 多元素同时检测：可同时分析金属材料中主量、微量和痕量元素

3. 固体直接进样：无需样品溶解，避免前处理引入的污染和误差

4. 分析精度高：相对标准偏差可控制在1%以内，满足质量控制要求

 技术局限

1. 样品形态要求：主要适用于导电固体样品，粉末、液体样品需特殊处理

2. 标准样品依赖：定量分析需要与样品基体匹配的标准物质进行校准

3. 轻元素分析受限：碳、氮、氧等轻元素检测灵敏度相对较低

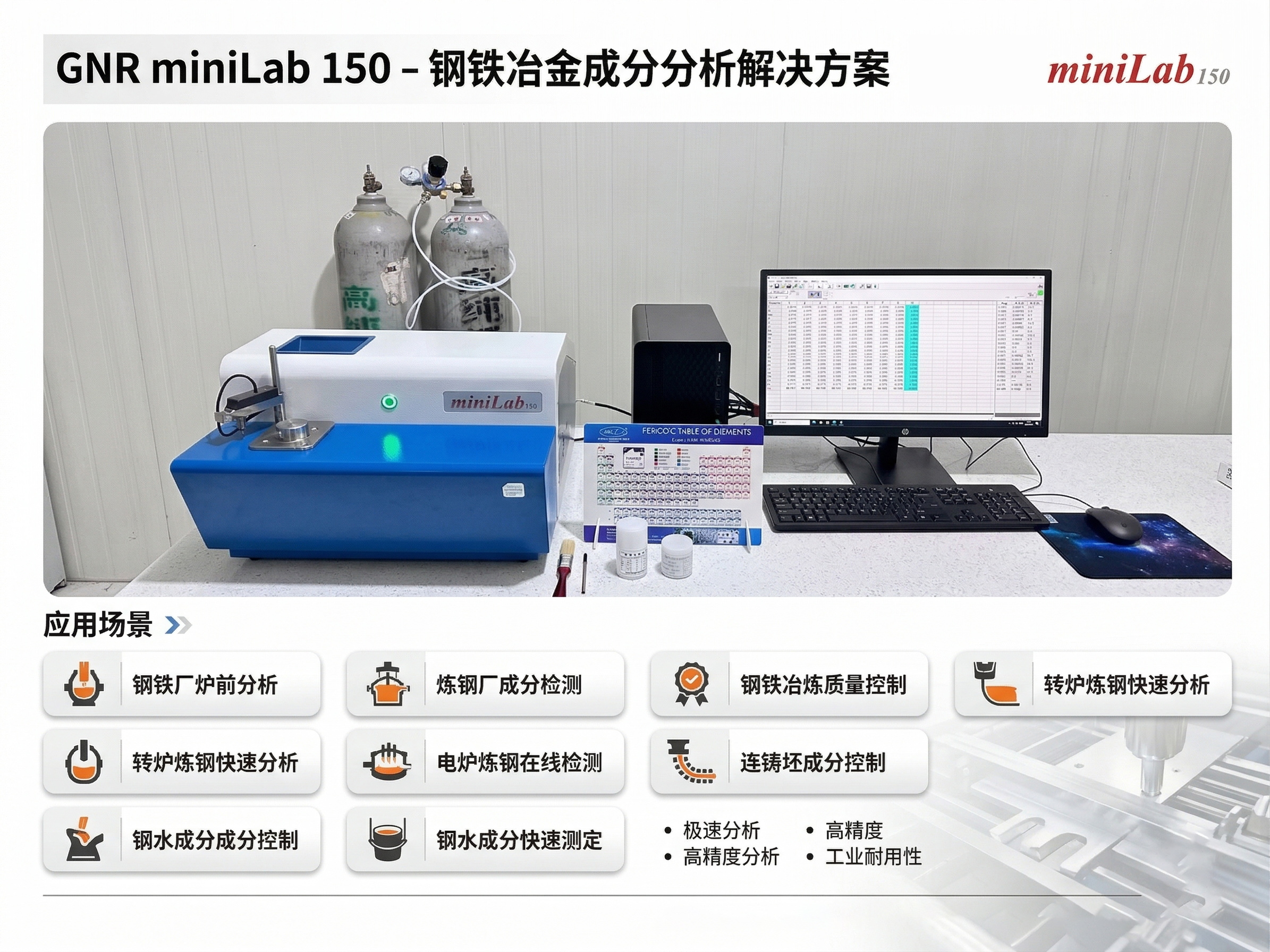

 直读光谱仪的典型应用领域

- 冶金行业：炉前快速分析、成品质量检验

- 机械制造：来料检验、工艺过程控制

- 航空航天：高温合金、钛合金成分检测

- 回收行业：废旧金属材质分选与成分验证
